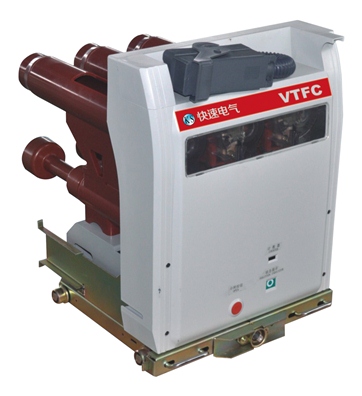

VTFC真空接触器_熔断器组合器

VTFC真空接触器-熔断器组合电器主回路采用固封极柱结构，即真空灭弧室和主回路主导电件采用环氧树脂APG浇注工艺进行固体绝缘，真空灭弧室表面不受外界环境的影响，其外绝缘能力可以避免受灰尘、潮气、小动物、凝露和污秽的影响，因此VTFC真空接触器固封极柱在整个寿命周期内完全免维护。熔断器模块同样采用环氧树脂APG工艺浇注的绝缘安装座，提高了熔断器及其支座等部件的绝缘性能。VTFC真空接触器-熔断器组合电器为同类产品中先进产品的代表。
■VTFC真空接触器-熔断器组合电器为中置柜手车式结构，VTFC可与650mm宽或800mm宽中置柜配合，且与开关柜的“五防”联锁完全相同，因此不必对开关柜进行任何改动便可配装、使用该产品。
■模块化结构设计的VTFC采用流线型设计，外形新颖、美观，产品整体结构清晰，模块化设计便于对产品的质量进行标准化控制。产品均通过国家级产品质量检验中心的质量检验，并获得多项国家专利。
■灭弧室和主回路导电体的固封极柱，是采用进口环氧树脂，APG工艺的固封极柱，通过真空混料设备、锁模机等浇注而成，从而使其局部放电值小于5PC,确保了产品的绝缘性能、电气和机械性能以及外观质量。
■VTFC真空接触器-熔断器组合电器采用单稳态永磁机构或电磁机构，通过对其操动机构磁场精密计算，优化励磁回路，使产品具有稳态启动安匝低、长期运行功耗值低。单稳态永磁机构由于结构简单，零部件数量的减少，使产品更加可靠机械寿命长，可频繁操作。
■熔断器更换方便迅速，熔断器可以从触头端装入熔断器绝缘筒中，拆装更换非常方便，不影响整体性能。
■配备了先进的生产流水线，通过先进的检测设备、严格质量管理程序等手段，确保产品从原料、半成品到成品全程的质量控制。
■产品机械寿命长，VTFC产品的机械寿命高达30万次，电保持达到50万次，电寿命达到25万次，满足各种频繁启动的控制场所。
■产品具备电气防跳回路，即使合闸控制信号不切断，分闸也不会发生合闸跳跃。
技术参数
VTC真空接触器

序号 项目 单位 参数   序号 项目 单位 参数
1 额定电压 KA 12   1 额定电压 KA 3.6 7.2 12
2 1min额定工频耐受电压 KA 42   2 1min额定工频耐受电压 KA 20 32 42
3 额定雷电冲击耐受压（峰值） KA 75   3 额定雷电冲击耐受压（峰值） KA 46 60 75
4 额定电流 A 400 630   4 额定电流 A 400 315 180
5 额定短时耐受电流（4s) KA 4 6.3   5 额定短时耐受电流（4s) KA 4
6 额定峰值耐受电流 KA 10 16   6 额定峰值耐受电流 KA 10
7 额定开断电流 A 4000 6300   7 预期短路开断电流 KA 50
8 极限开断电流 A 4000 6300
9 额定关合电流 A 4000 6300   8 预期短路关合电流 KA 130
10 半波允通电流 KA 50
11 额定电流开断次数 万次 25   9 主回路电阻 uΩ ≤250+Rfuse
12 机械寿命 万次 30   10 最大交接电流 A 4000 4000 3200
13 主回路电阻 uΩ ≤150   11 熔断器的最大额定电流（可选） A 50-400 25～355 6.3～200
熔断器的选用
  开关设备（真空断路器、接触器、负荷开关等）操作时，均会产品操作过电压，尽管真空接触器的截流值较低，截流过电压也低，考虑到系统中其他类型的过电压原因，因此在使用VTFC真空接触器熔断器组合电器或VTC真空接触器时，建议在负载侧安装过电压吸收装置，如非线性电阻吸收器，并联电容器或串联电抗器等。对于过电压吸收装置，可参考下述型号的参数进行选择。
电动机负载可选用电动机用Y2.5W13.5/31、Y2.5W8/18.7
电熔器负载可选用电容器组用Y5WR15/40、Y25WR10/27
变压器负载可选用配电型Y5WS17/45、Y5WS10/27
