型号定义

YGT-D508 - M
            ①       ②
①基本功能

YGT-D502：三相电流

YGT-D503：三相电压

YGT-D504：三相电流、电压

YGT-D506：三相电流、电压、电度

YGT-D508：三相电流、电压、电度、功率、频率、功率因数
YGT-D509：三相电流、电压、电度、功率、频率、功率因数、总谐波、63 次分次谐波、需量、分时电度

②辅助功能

M ： MODBUS-RTU@RS485;

T ： DL/T645@RS485;

K2：最多 2 路开关量输入

S2/R1/L1/P2/A1: 最多 2 路通用通道，可配置为可控硅开关量输出 /继电器开关量输出 ( 最多 1 路 )/ 漏电输入 /脉冲输出 / 模拟量输出

被测电流电压等级可选 ;

功能特性

●   测量三相电流 , 三相电压 / 线电压 , 三相有功 / 无功 / 视在功率，功率因数，有功 / 无功电度，频率等 ;

●   支持高达 63 次谐波分析 ;

●   电流 / 功率需量分析 ;

●   2 路开关量输入 ,2 路通用通道可配置为继电器输出 / 脉冲输出 /4～20mA 模拟量输出 ;

●   支持漏电检测 ;

●   MODBUS-RTU@RS485 通讯；

●   支持 DL/T645@RS485;

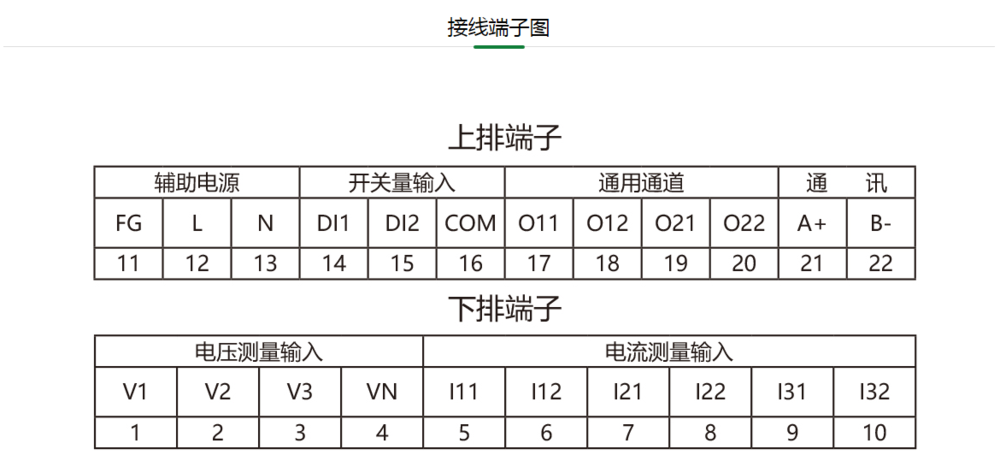

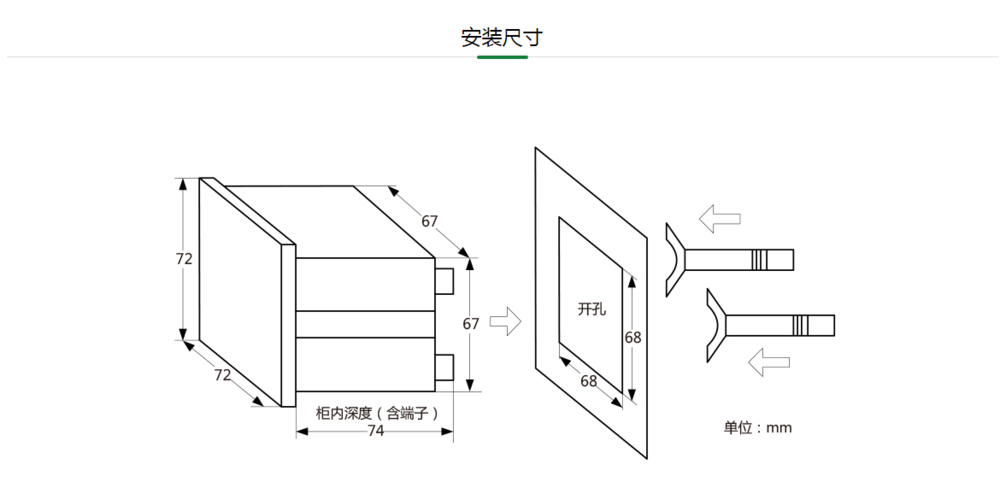

●   面板式安装 , 卡扣滑块固定 , 免螺丝安装 ;

性能指标

●   执行标准：GB/T17215-2008, GB/T22264-2008;

●   精度等级：电压、电流 0.2 级，功率 0.5 级，有功电度 1 级 ,功率因数 0.5%, 频率 0.01 Hz;

●   工作电源：85～265VAC/DC, 整机功耗 <0.5W;

●   开关量输入：4kV 光电隔离，内置 24VDC 电源，干接点输入 ;

●   继电器输出：固态继电器输出 , 最大负载电流AC250V/3A @ 50Hz( 如需机械式继电器输出 ,请在订货时说明 )

●   模拟量输出：4～20mA，最大负载 650Ω，精度 0.2%. 可软件配置关联电参数 ;

●   脉冲输出：关联有功 / 无功电度，可设置 1～6000Puls/kWh或者 kvarh，可设置脉冲宽度 10～1000ms;

●   输入范围：电流 AC0～5A，电压 AC0～660V，频率 45～65Hz;

●   谐波分析：63 次分量，及 THD, THFF, CF, KF 等 ;

●   需量分析：电流 / 功率需量实时值、最大值及预测值 ;

●   数据保存：所有系统参数和电度数据在失电状态下可保存 20年 ;

●   通讯端口：MODBUS-RTU@RS485.波特率支持 1200～38400bps;

●   快速脉冲群抗扰度：IEC61000-4-4, Level 4;

●   浪涌抗扰度：IEC61000-4-5, Level 3;

●   静电抗扰度：IEC61000-4-2，Level 4;

●   环境：工作温度 -20～70℃，存储温度 -40～85℃，湿度 5%～95% 无凝露。
