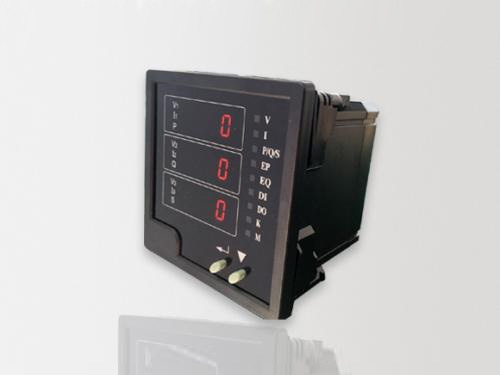

YGT-D208-MK2S2
            ①         ②
①基本功能

YGT-D202：三相电流

YGT-D203：三相电压

YGT-D204：三相电流、电压

YGT-D206：三相电流、电压、电度

YGT-D208：三相电流、电压、电度、功率、频率、功率因数

②辅助功能

M： MODBUS-RTU@RS485;

K2：最多 2 路开关量输入;

S2/R2/L2/P2/A2: 最多 2 路通用通道，可配置为可控硅开关量输出 / 继电器开关量输出 / 漏电输入 / 脉冲输出 /模拟量输出

被测电流电压等级可选 ;

功能特性

●   测量三相电流 , 三相电压 / 线电压 , 三相有功 / 无功 / 视在功率 ,功率因数，有功 / 无功电度，频率等；

●   2路开关量输入，2 路通用通道可配置为继电器输出 / 脉冲输出/4～20mA 模拟量输出 ;

●   上下限报警通道 , 可产生报警关联继电器输出 ;

●   支持漏电检测 ;

●   MODBUS-RTU@RS485通讯 ;

●   高亮三行 LED 显示 . 现场可对各项参数编程 ;

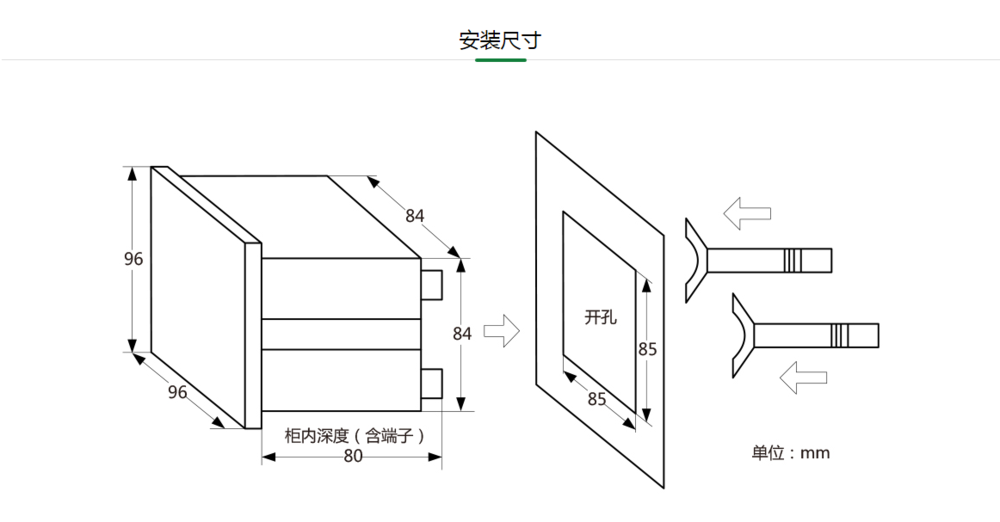

●   面板式安装 , 卡扣滑块固定，免螺丝安装 ;

性能指标

●   执行标准：GB/T17215-2008, GB/T22264-2008;

●   精度等级：电压、电流 0.2 级，功率 0.5 级，有功电度 1 级，功率因数 0.5%, 频率 0.01 Hz;

●   工作电源：85-265VAC/DC，整机功耗 <0.5W;

●   开关量输入：4kV 光电隔离，内置 24VDC 电源，干接点输入 ;

●   继电器输出：固态继电器输出，最大负载电流AC 250V/3A@50Hz( 如需机械式继电器输出，请在订货时说明 )

●   模拟量输出：4～20mA, 最大负载 650Ω，精度 0.2%，可软件配置关联电参数 ;

●   脉冲输出：关联有功 / 无功电度，可设置 1～6000Puls/kWh或者 kvarh，可设置脉冲宽度 10-1000ms;

●   输入范围：电流 AC 0～5A; 电压 AC 0～660V，频率 45～65Hz;

●   数据保存：所有系统参数和电度数据在失电状态下可保存20年;

●   通讯端口：MODBUS-RTU@RS485，波特率支持 2400～38400bps;

●   快速脉冲群抗扰度：IEC61000-4-4, Level 4;

●   浪涌抗扰度：IEC61000-4-5, Level 3;

●   静电抗扰度：IEC61000-4-2,Level 4;

●   环境：工作温度 -20～70℃ , 存储温度 -40～85℃，湿度 5%～95% 无凝露 ;
